中國漂浮式風電關鍵技術與挑戰

我國漂浮式技術起步較晚，海上風電基礎和輸電形式麵臨較大挑戰，但這也是實現遠海風電規模化開發和平價上網的必經之路。GWEC預計，到2030年全球漂浮式風電市場將達16.5GW，2030年後漂浮式風電發展速度將加快。

我國多地正在積極布局深遠海海上風電示範項目，沿海各省出台一係列促進深遠海海上風電發展的政策方案。山東、江蘇和廣東地區的風資源及發電情況較好，政策扶持下海風產業前景光明，漂浮式風電市場有望受益。

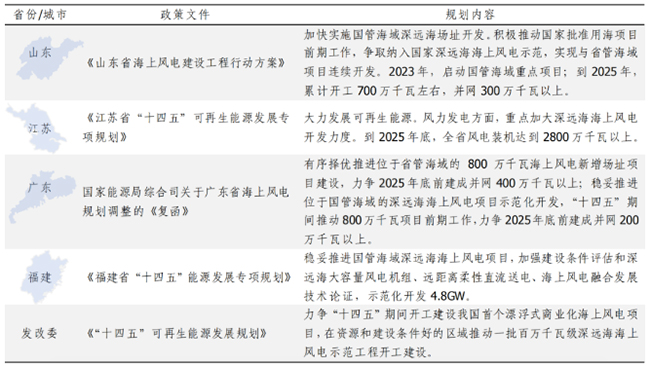

沿海各省出台有關發展深遠海的政策規劃

01

漂浮式基礎

海上風電由近海向深遠海挺進，海上風機支撐的結構由固定式向漂浮式變化。漂浮式和底部固定的風電項目所用風機完全相同，區別在於風電支撐基礎的不同，漂浮式風電基礎是機組賴以維持穩定工作的平台，主要有以下四種形式：

1）立柱式：平台呈現圓柱形，吃水較大，運用水深需大於100米。主體結構由浮力和壓載艙、過渡段、係泊係統組成，通過壓載艙促進平台的浮心高於重心，保持良好的穩定性。立柱式基礎安裝和大部件更換相對困難，對工作水深有較高要求。

2）半潛式：主體結構多為三、四浮筒結構，通過對各浮筒壓艙程度調節保持平衡。適用水深大於40米，設計靈活，運輸安裝難度較小，可采用濕拖法運輸，技術較為成熟，我國目前大部分漂浮式風電基礎均運用半潛式。

3）張力腿式：基礎控製平台的浮力大於自重，借助錨固在海底的拉索維持穩定，通過向下的係泊張力平衡浮體向上的超額浮力。安裝過程較複雜，張力腿結構造價較高，適用水深大於40米。張力腿式平台水平方向易受到波浪和水流作用力，形成麵內橫蕩、首搖、縱蕩運動。

4）駁船式：呈現四邊形中間鏤空結構，類似於船型，良好的阻尼作用改善整體運動性能。適用水深大於30米，結構形式簡單，便於批量化組裝，穩定性較好，建設成本較低，可采用濕拖法運輸。駁船式平台重心較高，對波頻相應較為敏感，需對平台運動頻率進行優化。

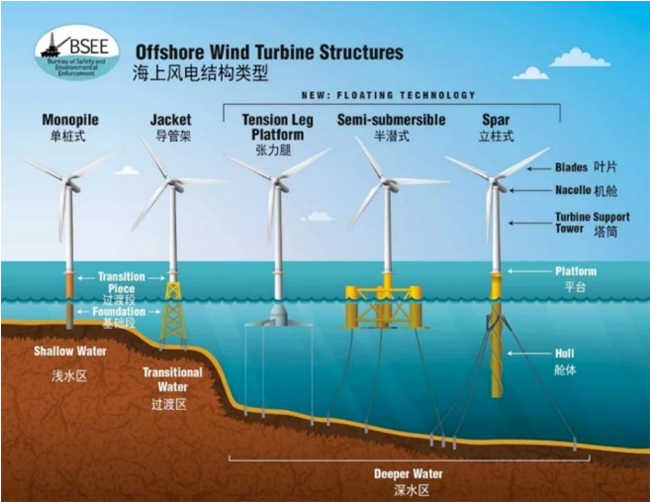

海上風電不同結構類型

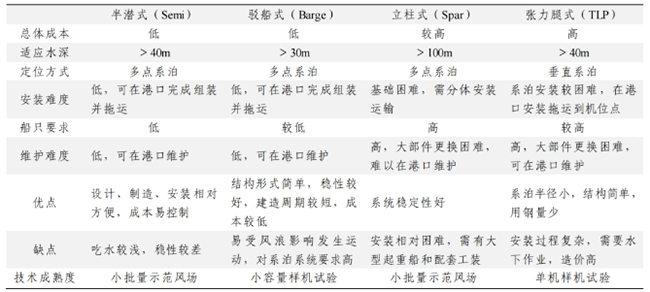

四種漂浮式風電基礎技術路線對比

目前階段，立柱式和半潛式基礎技術可行度稍好，處於小批量示範風場階段，但立柱式整體成本較高，半潛式的商業化和規模化應用前景最為廣闊。

駁船式基礎處於小容量樣機試驗階段，張力腿式基礎處於單機樣機試驗階段，隨著我國不斷加大漂浮式技術的研究開發和經驗儲備，以上四種技術路線預計將在2023-2025年技術成熟度不斷提高。

從水深適應性方麵來看，半潛式基礎的水深適應能力較強，可以滿足在30米以上水深海域的使用。我國海域大陸架總體較平緩，半潛式基礎在現階段過渡水深範圍（40-60米）的漂浮式風電項目中頗具應用潛力。而張力腿和單立柱平台適用水深至少在60-80米，我國深遠海風電開發尚未大範圍達到此深度，所以應用有限。

根據美國能源部統計，2021年全球已裝機或已規劃漂浮式風電項目中運用半潛式基礎的占比達到近80%，其次為占比10%左右的駁船式和立柱式基礎。

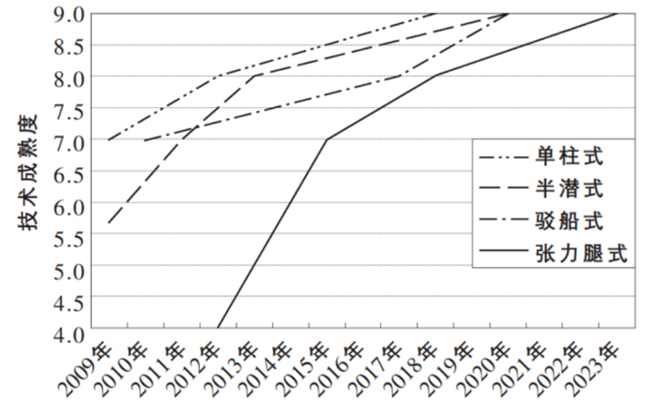

漂浮式基礎技術成熟度

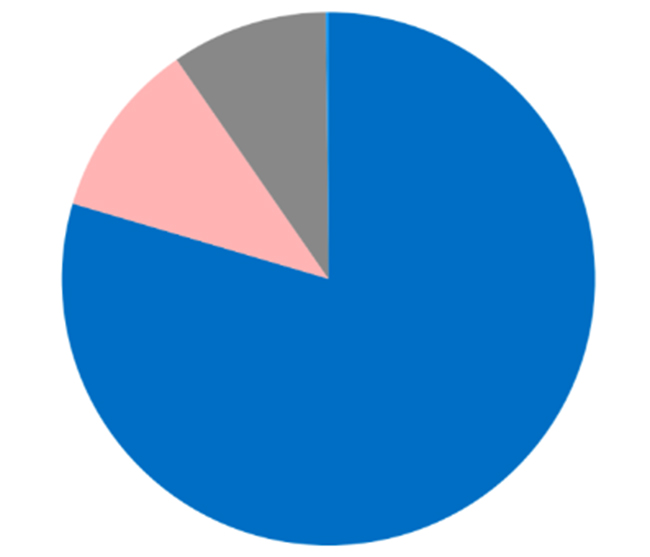

2021年全球漂浮式基礎形式占比（含規劃）（%）

02

係泊係統

係泊係統是將浮體基礎與海底相連的唯一結構，通常包括絞車、導纜設備、係泊線、錨、重力和浮力套件，其需要通過形變或懸空重量來為漂浮式平台承受的風、浪、流等外部環境載荷提供回複力，保持風機電力穩定輸出。係泊形式主要有3種：

1）懸鏈線式係泊：鋼鏈結構，立柱式、半潛式和駁船式基礎采用，是目前最常見的係泊線，所占據海床空間較大；

2）傘形張緊式係泊：鋼纜或其他複合材料結構，占據海床空間小，成本較高；

3）垂向張力腿係泊：張力腿式基礎采用，使用尼龍等合成材料，耐磨性好，回複力較大，但容易偏移，需重新調整。

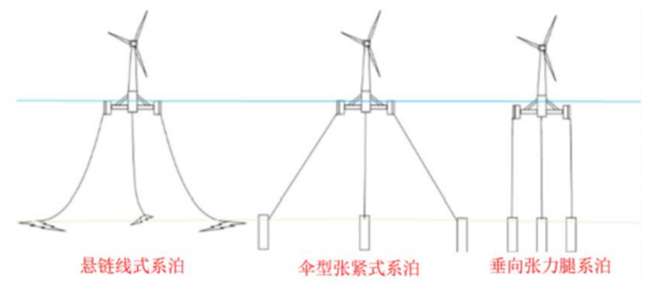

常見漂浮式風電係泊形式

03

錨固裝置

錨固裝置是係泊線與海床之間的機械接口，主要作用是將動態海纜固定在浮體和海床上，傳遞最大拉伸載荷，主要分為4種形式：

1）抓力錨——應用最為廣泛，部分或全部嵌入海底，垂向力承受能力不強，與懸鏈線係泊搭配使用；

2）重力錨——靠與海床表麵的摩擦力與壓載重量，使用範圍有限；

3）樁錨——向海床打入樁基，需深水作業，施工費用較高；

4）吸力錨——利用鋼筒內外壓力差原理。

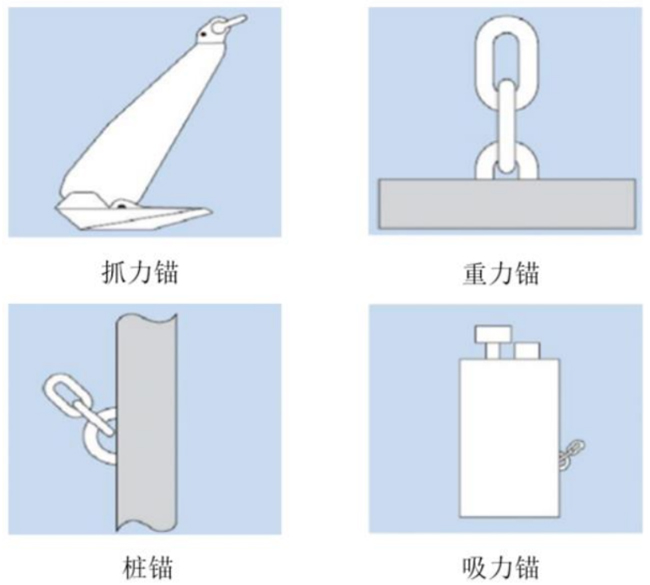

常見錨固裝置分類

04

動態海纜

漂浮式風機相比固定底部風機，其平台運動有一定範圍，因此需要采用動態海纜技術。動態海纜係統分為靜態海纜端和動態海纜端，靜態海纜即常規海底電纜，動態海纜則是跟隨浮體運動的海纜，過程中會承受較大的彎矩、剪切和扭矩的綜合作用，需解決大截麵、高電壓、負荷波動、絕緣老化和力學載荷等問題。

中國動態海纜係統工程開發研究起步較晚，總體發展水平與日本、歐洲等世界先進水平仍存在一定技術差距。

漂浮式風電用動態海纜的開發目前主要集中於歐洲，代表企業有Nexans、Prysmian、JDR等，陣列纜電壓等級也將逐步由35kV向更高壓邁進。

我國開發的動態海纜大多選用“濕式”絕緣設計結構，頭部廠商正積極研發並應用，例如：東方電纜已成功在三峽“引領號”和“海油觀瀾號”項目中應用35kV動態海纜。未來，企業應在抗水樹絕緣材料、絕緣結構設計、海纜及附件製造等技藝方麵開展深入研究，為漂浮式風電市場全麵開啟做好準備。

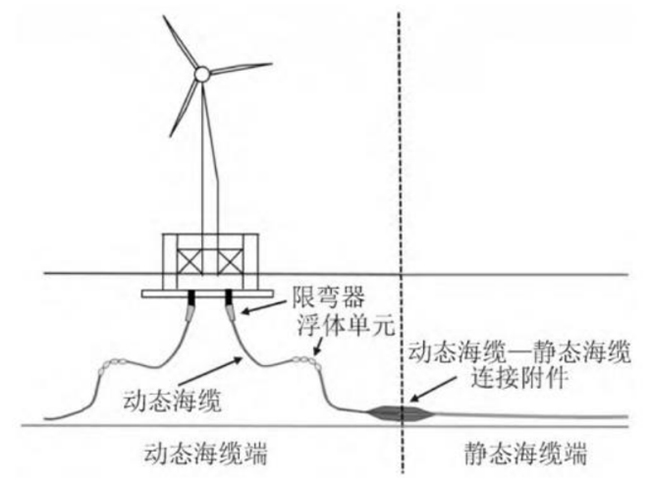

漂浮式風機電纜係統結構

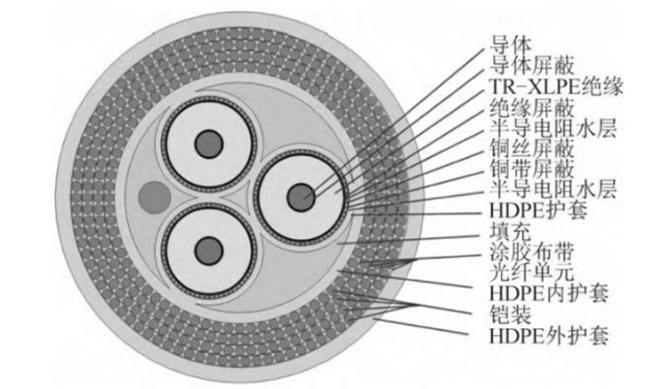

典型濕式結構動態海纜截麵

漂浮式風電項目中，浮式基礎、係泊係統和拖運安裝占比較高，風機占比更低，原因是漂浮式風機一般在港口組裝完畢後拖航至固定位置，省去了海底施工建設的費用。

固定底部風電項目中，風機基礎及安裝、塔筒和海纜占比較高，原因是風機基礎海上組裝成本昂貴，對安裝船要求較高。

根據BNEF研究數據，全球漂浮式海風項目成本明顯下降，由2008年首個項目建成時接近30萬元/kW降至2019年40511元/kW的造價，目前全球漂浮式風電造價在4萬元/kW左右。

DNV認為，未來30年間，全球範圍內要安裝的浮式海上風電裝機容量將達到300GW左右，占據所有海風裝機容量的15%，需要約2萬台風機，每台風機將安裝在重量超過5000噸的浮式機組，並使用大量係泊纜繩予以固定。同時，調查顯示60%擁有風電業務的企業，預計將在2023年增加對漂浮式風電的投資。因此，漂浮式風電產業鏈有望加速步入快速發展周期。

來源：長城證券
